设备调试流程详解：从安装到验收的五个关键步骤

设备调试是确保自动化设备达到设计性能的关键阶段。本文按时间顺序介绍从现场准备、安装接线、程序联调到试运行验收的完整流程，帮助技术负责人合理规划停产时间，顺利完成验收。

调试前的现场准备与条件确认

设备调试的第一步是现场准备与条件确认。设备到场前，客户需提供车间平面图、设备位置、电源和气源接口位置等信息，以便工程师提前规划安装方案。深创华科的工程师会到现场勘查，确认地基承载力、电源容量、气源压力等是否满足设备要求。例如，一台非标加工中心需要380V三相电源和0.6MPa压缩空气，现场必须提前预留接口并确保供电稳定。如果现场存在空间不足或管线冲突，工程师会提出调整建议，避免设备到场后无法安装。完成条件确认后，双方确定安装时间窗口，通常需要1天左右，利用停产间隙进行。

在条件确认阶段，客户还需准备好项目需求说明，包括改造目标、产能要求、工艺参数等文档。这些材料帮助工程师理解设备的使用场景和性能预期，从而在后续调试中更有针对性。例如，某机械加工厂购入非标加工中心时，提供了加工件的尺寸公差和节拍要求，工程师据此设定了关键参数。现场布局图也是必备材料，它标注了电源箱、气源接口、设备基础位置，以及物流通道和操作空间。如果现场有多个设备同时改造，还需协调施工顺序，避免交叉干扰。完成这些准备后，设备即可安排进场安装。

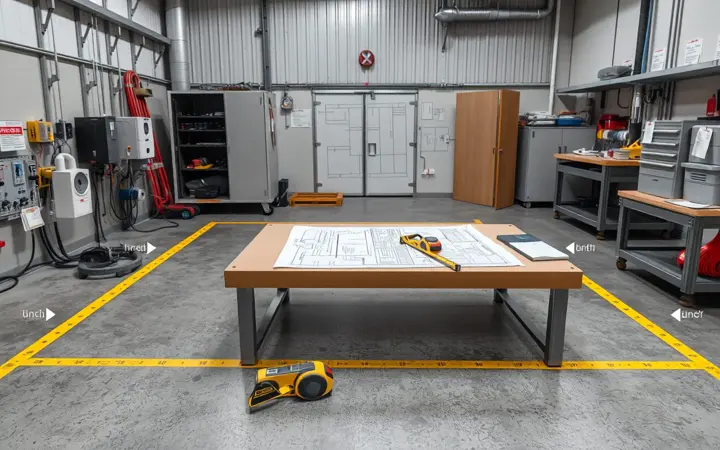

车间现场布局与设备安装位置标记 — 现场布局图与电源、气源接口位置标记，确保设备安装前条件完备

设备安装与接线：确保硬件连接正确

设备安装与接线是将硬件系统连接起来的关键步骤。工程师按照设备安装图将设备吊装到指定位置，进行水平调整和固定，然后连接主电源、控制电缆、传感器信号线等。例如，非标加工中心的安装包括主轴电机接线、伺服驱动器接线、编码器信号线连接等，每根线缆都需要核对线号并紧固端子。接线完成后，工程师会使用万用表测量绝缘电阻和通断，确保没有短路或断路。这一阶段通常需要2天时间，具体取决于设备复杂程度。接线质量直接影响后续联调的顺利进行，因此需要严格按照电气图纸操作。

在接线过程中，客户现场配合人员需提供必要的协助，例如开启电源柜、确认电缆走向等。工程师会记录每根线缆的编号和连接位置，形成接线记录表，便于后续排查故障。如果现场存在电磁干扰源，还需采取屏蔽措施，例如信号线使用屏蔽电缆并单端接地。深创华科的工程师在接线完成后会进行通电测试，检查各部件供电是否正常，指示灯是否亮起。确认硬件无误后，设备进入程序联调阶段。

程序联调与参数设定：使设备达到设计指标

程序联调与参数设定是使设备达到设计指标的核心环节。工程师将编写好的PLC程序下载到控制器中，然后逐一调试各轴运动、传感器响应、逻辑互锁等功能。例如，非标加工中心的联调包括主轴转速测试、进给轴定位精度校准、换刀动作时序验证等。每项功能都需要在空载和轻载条件下运行，观察是否达到设计速度、加速度和定位精度。如果发现偏差，工程师会调整伺服驱动器的PID参数、加减速时间常数等，直到满足要求。这一阶段通常需要3天时间，是调试周期中最长的部分。

在程序联调过程中，工程师会使用编程软件监控设备状态，记录关键参数的变化。同时，客户技术负责人可以现场查看调试过程，了解设备性能表现。例如，某机械加工厂的非标加工中心在联调时发现定位精度超差，工程师通过调整反向间隙补偿和伺服增益，最终将精度控制在0.01mm以内。联调完成后，设备将具备连续运行的能力，为试运行做好准备。深创华科会提供联调记录，包括参数设定值、测试数据和调整说明，作为验收依据之一。

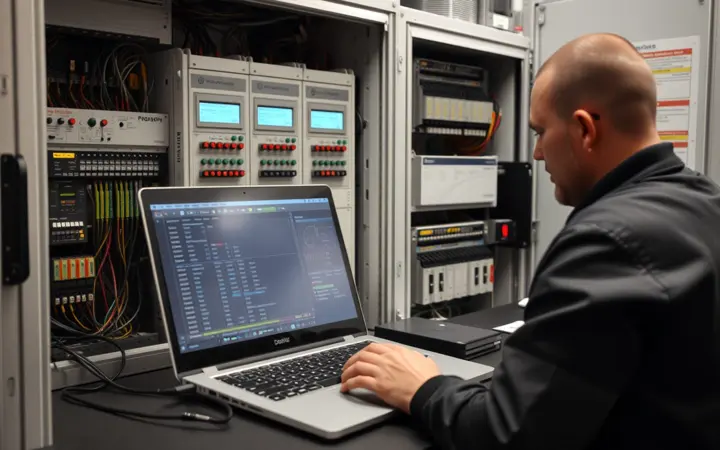

工程师进行PLC程序联调与参数设定 — 程序联调阶段，工程师通过编程软件监控设备状态并优化参数

试运行与验收确认：双方共同验证设备性能

试运行与验收确认是双方共同验证设备性能的最后阶段。设备在联调完成后进入试运行，通常持续2天，按照客户提供的工艺参数连续生产，检验产能、精度和稳定性。例如，非标加工中心试运行时，会使用客户提供的工件进行切削测试，记录加工节拍、尺寸公差和表面质量。

同时，工程师会测试安全功能，如急停响应、光栅保护、过载保护等，确保符合安全标准。试运行结束后，双方对照验收标准逐项检查，确认无误后签署验收报告。验收标准通常包括设备性能指标、安全性、易用性等方面，具体内容在合同中有明确约定。

调试报告与后续维护安排

验收完成后，深创华科会提供完整的调试报告，包括安装记录、接线记录、联调记录、试运行数据和验收报告。这些资料是设备后续维护和故障排查的重要参考。同时，工程师会向客户操作人员培训设备操作方法、日常维护要点和常见故障处理。例如，定期更换滤芯、检查润滑油位、清洁传感器等。

深创华科还提供维护支持服务，客户可根据设备使用情况选择定期巡检或按需维修。调试周期通常为7天左右，但具体时间取决于设备复杂度、现场条件及客户配合程度。客户在设备验收后即可恢复正常生产，后续如有问题可随时联系深创华科的技术团队。

参考表

设备调试步骤清单与确认材料

本表按时间顺序列出设备调试的五个主要步骤、各步骤目标、具体动作、输出文件和注意事项，帮助客户提前准备并配合调试工作。

设备调试步骤清单与确认材料
步骤	目标	动作	输出	注意事项
现场准备	确认设备安装条件	勘查现场，核实电源、气源、空间；提供布局图	现场条件确认表	利用停产间隙，避免影响正常生产
安装与接线	完成硬件连接	设备定位、固定、电气接线、绝缘测试	接线记录表	按图纸核对线号，防止错接
程序联调	使设备达到设计指标	下载PLC程序，调试各轴、传感器、互锁逻辑	联调记录与参数设定表	逐项测试，记录偏差并调整
试运行与验收	验证设备性能	连续试生产，测试产能、精度、安全功能	试运行数据表与验收报告	客户技术负责人现场见证，对照验收标准

参考表

调试阶段检查与判断要点

本表帮助客户判断调试各阶段的准备是否充分、条件是否满足，以及后续应关注的重点。

调试阶段检查与判断要点
对象	适配条件	优势	限制	检查点
现场准备阶段	电源容量充足、气源稳定、空间足够	减少安装等待，提高效率	需停产配合，时间窗口有限	电源电压、气源压力、设备基础是否达标
安装与接线阶段	图纸清晰、线缆标识完整	减少接线错误，缩短联调时间	现场干扰可能影响信号质量	绝缘电阻、通断测试、线号核对
程序联调阶段	设备机械安装到位、接线正确	逐项优化参数，确保性能	参数调整需经验，可能反复	定位精度、速度、互锁逻辑是否达标
试运行与验收阶段	联调完成且数据正常	双方共同确认，避免后续争议	试运行需连续生产，可能占用产能	产能、精度、安全功能是否符合合同要求
